Як підключити бойлер до води: детальний посібник для власників житла

Встановлення водонагрівача — це практичне рішення для забезпечення автономного гарячого водопостачання у квартирі чи приватному будинку. Правильне підключення бойлера до водопровідної системи гарантує безпечну та ефективну роботу обладнання протягом тривалого часу. Процес монтажу вимагає дотримання технічних норм, знання особливостей конструкції пристрою та розуміння принципів роботи системи водопостачання.

Типи водонагрівачів та особливості їх підключення

Перед початком монтажних робіт важливо визначити тип обладнання, оскільки від цього залежить схема підключення та необхідні комплектуючі. На ринку представлені накопичувальні та проточні моделі, кожна з яких має специфічні вимоги до встановлення.

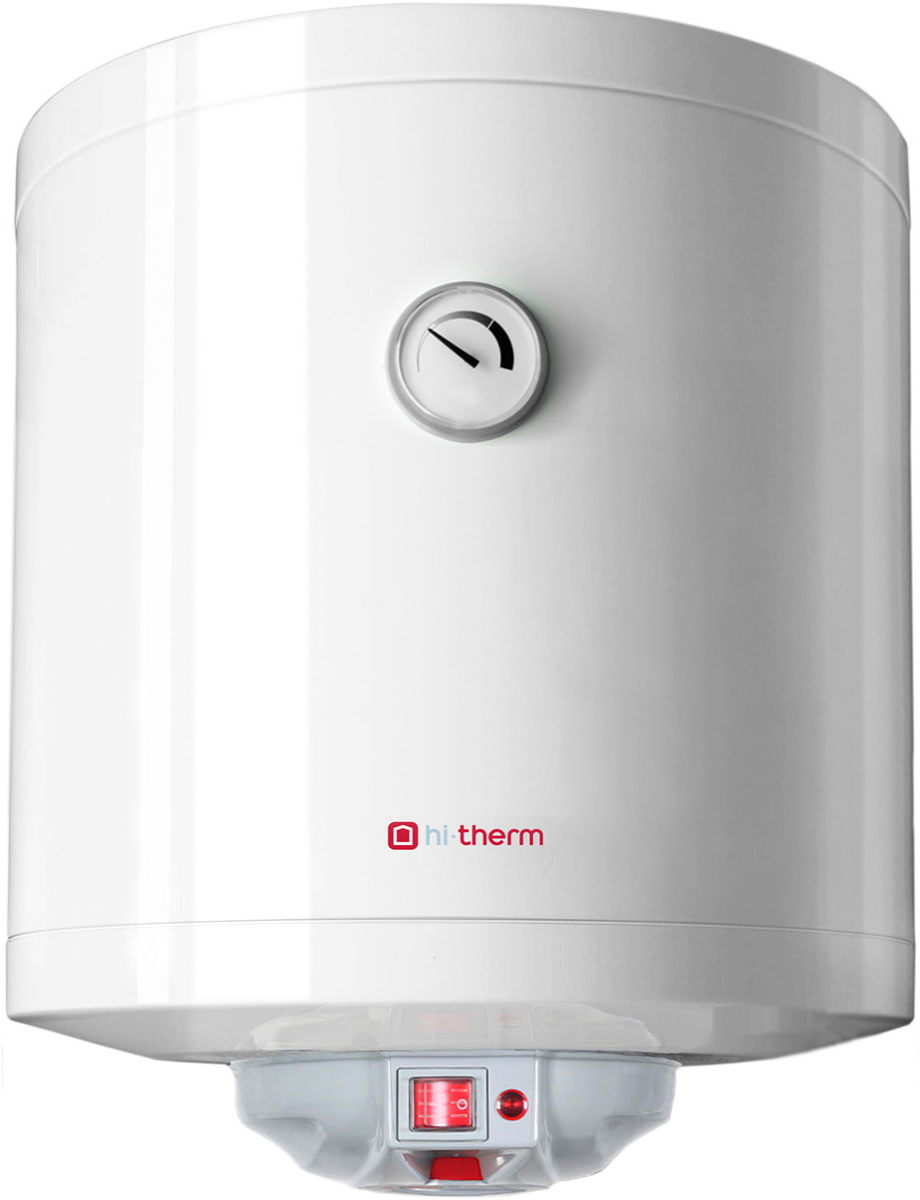

Накопичувальні водонагрівачі зберігають та підігрівають певний обсяг води у спеціальному резервуарі. Такі пристрої можуть мати ємність від 30 до 300 літрів та підходять для забезпечення потреб сім’ї з кількох осіб. Проточні моделі нагрівають воду безпосередньо під час проходження через нагрівальний елемент, що дозволяє отримувати гаряче водопостачання без обмежень за обсягом, але вимагає потужнішого електричного живлення.

Електричні бойлери становлять найпоширенішу категорію побутових водонагрівачів. Їх підключення передбачає створення окремої електричної лінії з автоматичним захистом та заземленням. Газові моделі потребують дотримання додаткових вимог безпеки та обов’язкового узгодження з газовою службою.

Таблиця необхідних комплектуючих та етапів підключення

Необхідні інструменти та матеріали для монтажу

Якісне встановлення водонагрівача неможливе без відповідного інструментарію та комплектуючих елементів. Підготовка всього необхідного перед початком робіт значно спрощує процес та зменшує ризик помилок.

Для виконання монтажних операцій знадобляться:

• Перфоратор або ударна дриль для створення отворів у стіні під кріплення
• Розвідні ключі різних розмірів для з’єднання трубопроводів
• Рулетка та рівень для точного позиціонування обладнання
• Пасатижі та викрутки для електричних з’єднань
• Труборіз або ножівка для роботи з трубами

Перелік необхідних матеріалів включає:

• Запірні крани для входу холодної та виходу гарячої води
• Зворотний клапан для запобігання відтоку води з бака
• Гнучкі шланги або поліпропіленові труби для водопідведення
• Фум-стрічка або пакля з герметиком для ущільнення різьбових з’єднань
• Кріплення відповідно до типу стіни та ваги заповненого бойлера
• Дренажний патрубок для аварійного зливу води

Вибір місця розташування водонагрівача

Правильний вибір локації для встановлення бойлера впливає на зручність експлуатації, ефективність роботи та довговічність обладнання. Місце монтажу має відповідати кільком важливим критеріям.

Несуча здатність стіни є першочерговим фактором при визначенні точки кріплення. Накопичувальний бойлер об’ємом 80 літрів у заповненому стані важить понад 100 кілограмів, тому гіпсокартонні перегородки або стіни з пористих матеріалів потребують додаткового підсилення конструкції. Бетонні та цегляні стіни забезпечують достатню міцність для надійної фіксації.

Доступність комунікацій спрощує процес підключення та знижує витрати на додаткові труби та кабелі. Оптимально розміщувати водонагрівач поблизу стояків холодного та гарячого водопостачання, а також недалеко від точок водорозбору. Це мінімізує втрати тепла при транспортуванні гарячої води та зменшує час очікування нагрітої води у кранах.

Вентиляція приміщення важлива для підтримання нормального мікроклімату та запобігання конденсату. У ванних кімнатах та санвузлах зазвичай присутня природна або примусова вентиляція, що створює сприятливі умови для експлуатації водонагрівача. При встановленні у невентильованих приміщеннях зростає ризик корозії металевих елементів.

Технічне обслуговування та ремонт потребують вільного доступу до обладнання. Необхідно залишати простір для зняття захисної кришки, демонтажу нагрівального елемента та маневрування інструментами. Мінімальний проміжок між нижньою частиною бойлера та підлогою має становити не менше 50 сантиметрів.

Послідовність підключення до водопровідної системи

Монтаж водонагрівача складається з декількох етапів, кожен з яких вимагає точності та дотримання технологічних вимог. Порушення послідовності операцій може призвести до неправильної роботи системи або навіть до пошкодження обладнання.

Встановлення кронштейнів та кріплення бойлера

На першому етапі виконується розмітка точок кріплення згідно з технічною документацією пристрою. Відстань між кронштейнами має точно відповідати параметрам монтажної планки водонагрівача. За допомогою рівня перевіряється горизонтальність розмітки, оскільки перекіс бойлера може спричинити нерівномірний розподіл тиску на стінки бака.

У позначених точках свердляться отвори діаметром, що відповідає розміру дюбелів. Глибина свердління має перевищувати довжину розпірної частини дюбеля на 10-15 міліметрів. Кронштейни фіксуються анкерними болтами або дюбель-гвинтами з розрахунком на подвійний запас міцності від ваги заповненого бака.

Встановлення запобіжного клапана

Зворотний запобіжний клапан встановлюється безпосередньо на патрубок входу холодної води, який зазвичай позначається синім кільцем або написом “вхід”. Цей елемент виконує дві критичні функції: запобігає зворотному потоку нагрітої води у систему холодного водопостачання та скидає надлишковий тиск при розширенні води під час нагрівання.

При закручуванні клапана на різьбу наносять 3-4 витки фум-стрічки або використовують льняну паклю з герметизуючою пастою. Клапан орієнтують дренажним отвором донизу для можливості підключення зливної трубки. До дренажного патрубка приєднують гнучкий шланг, який виводять у каналізацію або встановлюють прозорий шланг для візуального контролю крапельного скиду води.

Підключення труб водопостачання

На вхідний патрубок після запобіжного клапана монтується запірний кран, який дозволяє перекривати подачу води для обслуговування або ремонту без відключення всього стояка. Від крана прокладається трубопровід до джерела холодної води. Для підключення використовують металопластикові труби, поліпропілен або гнучкі армовані шланги з нержавіючої сталі.

Вихідний патрубок гарячої води з’єднують із системою розподілу гарячого водопостачання квартири або будинку. Якщо централізоване гаряче водопостачання періодично відновлюється (наприклад, після завершення літнього ремонту), необхідно встановити систему кранів, що дозволяє перемикати подачу між центральною магістраллю та бойлером.

Особливості підключення до різних типів водопроводів

Характеристики існуючої системи водопостачання визначають специфіку інтеграції водонагрівача. У старих будівлях часто зустрічаються сталеві труби з внутрішніми відкладеннями, що знижують тиск води. Нові житлові комплекси обладнані сучасними поліпропіленовими або металопластиковими системами з вищою пропускною здатністю.

При підключенні до сталевих труб радять встановлювати фільтр механічного очищення на вході холодної води. Це захищає нагрівальний елемент від накипу та продовжує термін служби обладнання. З’єднання зі сталевими трубами виконується через фітинги з перехідною різьбою, а місця стиків обов’язково герметизуються.

Поліпропіленові труби з’єднуються методом термічного зварювання за допомогою спеціального паяльника. Такі з’єднання характеризуються високою надійністю та герметичністю. При роботі з поліпропіленом важливо дотримуватися температурного режиму нагрівання та часу витримки для утворення якісного шва.

Гнучкі підводки спрощують монтаж завдяки можливості компенсації невеликих зміщень та неточностей у розташуванні патрубків. Однак такі шланги мають обмежений термін експлуатації (зазвичай 5-7 років) та потребують періодичної перевірки на предмет пошкоджень оплетення або протікання.

Електричне підключення та заходи безпеки

Живлення електричного бойлера потребує окремої лінії від розподільчого щита з автоматичним вимикачем відповідного номіналу. Потужність побутових накопичувальних водонагрівачів зазвичай становить від 1,5 до 3 кіловат, що вимагає використання кабелю перерізом мінімум 2,5 квадратних міліметра для мідних жил.

Обов’язковим елементом електричної схеми є пристрій захисного відключення (ПЗВ або УЗО), який реагує на витік струму на корпус та миттєво відключає живлення при виникненні небезпечної ситуації. Параметри захисту повинні відповідати потужності водонагрівача: для бойлерів до 2 кіловат достатньо автомата на 10 ампер, для потужніших моделей — 16 ампер.

Заземлення є критично важливим для безпечної експлуатації електричного водонагрівача. У сучасних будівлях передбачена трижильна електропроводка з окремим заземлюючим провідником. У старих будинках з двожильною проводкою заземлення організовують шляхом прокладання додаткового дроту до загальної шини заземлення у розподільчому щиті.

Перевірка герметичності та перший запуск

Після завершення монтажних робіт проводиться комплексна перевірка системи перед введенням в експлуатацію. Ця процедура дозволяє виявити можливі недоліки підключення та усунути їх до початку повноцінного використання обладнання.

Тестування герметичності виконується поетапно:

1. Перевірка надійності кріплення бойлера до стіни шляхом прикладання помірного зусилля
2. Відкриття запірного крана на вході холодної води у водонагрівач
3. Відкриття крана гарячої води на найближчому змішувачі для виходу повітря з системи
4. Очікування повного заповнення бака, про що сигналізує рівномірний потік води з крана
5. Огляд всіх з’єднань на предмет підтікання води
6. Закриття крана гарячої води після видалення повітря з системи

Електричне підключення перевіряється за допомогою тестера або мультиметра. Контролюється наявність напруги на клемах, правильність фазування та якість заземлення. Увімкнення нагрівача вперше здійснюється лише після повного заповнення бака водою, оскільки робота ТЕНа без водяного середовища призводить до його миттєвого перегорання.

Початковий нагрів до максимальної температури може тривати від 2 до 5 годин залежно від об’єму бака та потужності нагрівального елемента. Під час першого циклу роботи рекомендується контролювати поведінку системи, перевіряти температуру нагріву та функціонування термостата.

Типові помилки при самостійному монтажі

Недотримання технологічних вимог або неуважність під час встановлення можуть спричинити проблеми у роботі водонагрівача. Розуміння поширених помилок допомагає уникнути їх при власному монтажі або контролювати якість роботи найманих спеціалістів.

Відсутність запобіжного клапана або його неправильна установка є однією з найнебезпечніших помилок. Без цього елемента тиск у баку під час нагрівання може перевищити допустимі межі, що загрожує розривом резервуара. Клапан має встановлюватися виключно на вхідний патрубок холодної води, а дренажне відведення повинно залишатися відкритим.

Ігнорування заземлення створює смертельну небезпеку ураження електричним струмом. Вода є хорошим провідником електрики, тому будь-яке пошкодження ізоляції нагрівального елемента без заземлення перетворює весь об’єм води та металевий корпус у джерело смертельної напруги.

Використання неякісних з’єднувальних елементів призводить до протікань та затоплення приміщення. Економія на фітингах, кранах або гнучких підводках часто обертається значно більшими витратами на усунення наслідків прориву води. Всі комплектуючі повинні відповідати робочому тиску водопровідної системи, який у багатоповерхових будинках може досягати 6 атмосфер.

Недостатня міцність кріплення стає причиною падіння важкого обладнання. Кронштейни мають бути розраховані на тривале утримання ваги з коефіцієнтом запасу міцності. У гіпсокартонних стінах необхідно влаштовувати закладні елементи або розподільчу раму, що передає навантаження на несучі конструкції.

Обслуговування системи після встановлення

Регулярний догляд за водонагрівачем продовжує термін його експлуатації та підтримує ефективність роботи на оптимальному рівні. Профілактичні заходи не вимагають складного інструментарію або спеціальних навичок.

Періодична перевірка запобіжного клапана здійснюється шляхом повороту спеціального важеля для примусового скиду води. Ця процедура очищає сідло клапана від відкладень солей та перевіряє його працездатність. Нормальним є крапельне виділення води через дренажний патрубок під час нагрівання, що свідчить про компенсацію теплового розширення.

Очищення нагрівального елемента від накипу рекомендується виконувати щорічно в регіонах з жорсткою водою або раз на два роки при використанні відфільтрованої води. Для цього бойлер знеструмлюється, зливається вода, знімається фланець з ТЕНом. Відкладення видаляються механічним способом або замочуванням у розчині лимонної кислоти.

Заміна магнієвого анода запобігає корозії внутрішньої поверхні бака. Цей розчинний елемент захищає металеві стінки, беручи на себе електрохімічну корозію. Інтервал заміни залежить від інтенсивності використання та якості води, але зазвичай становить 1-2 роки.
